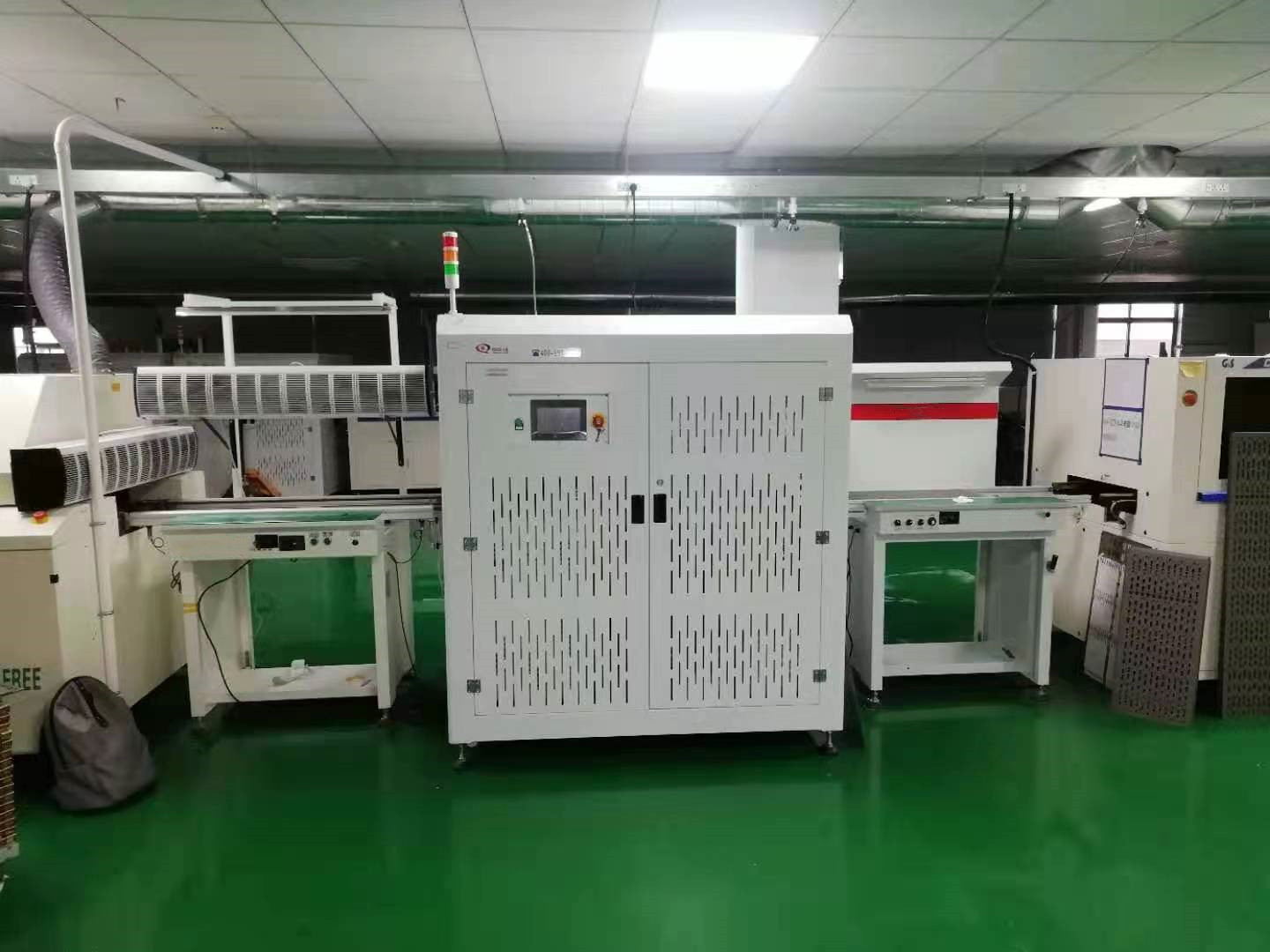

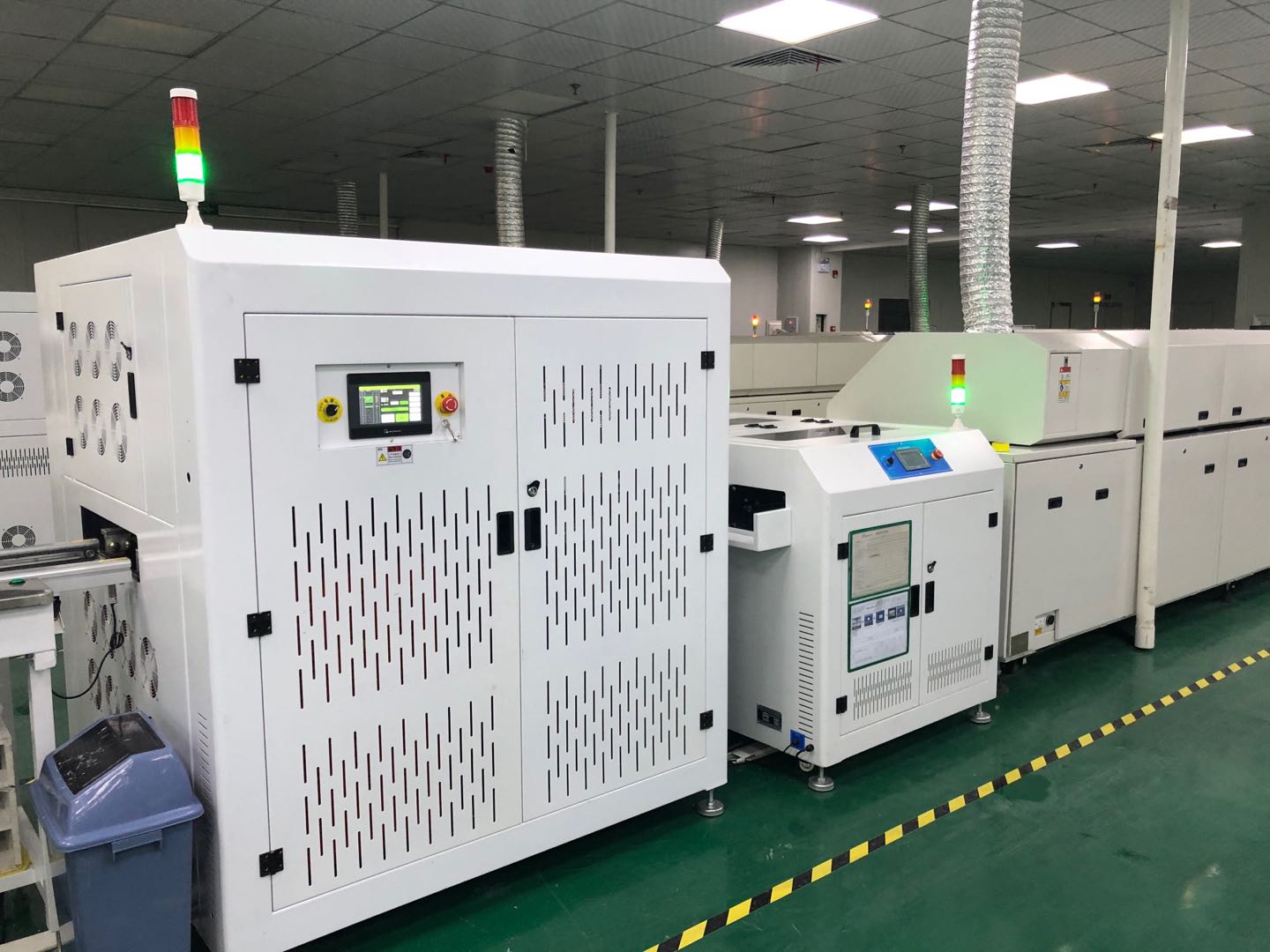

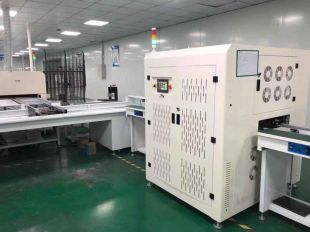

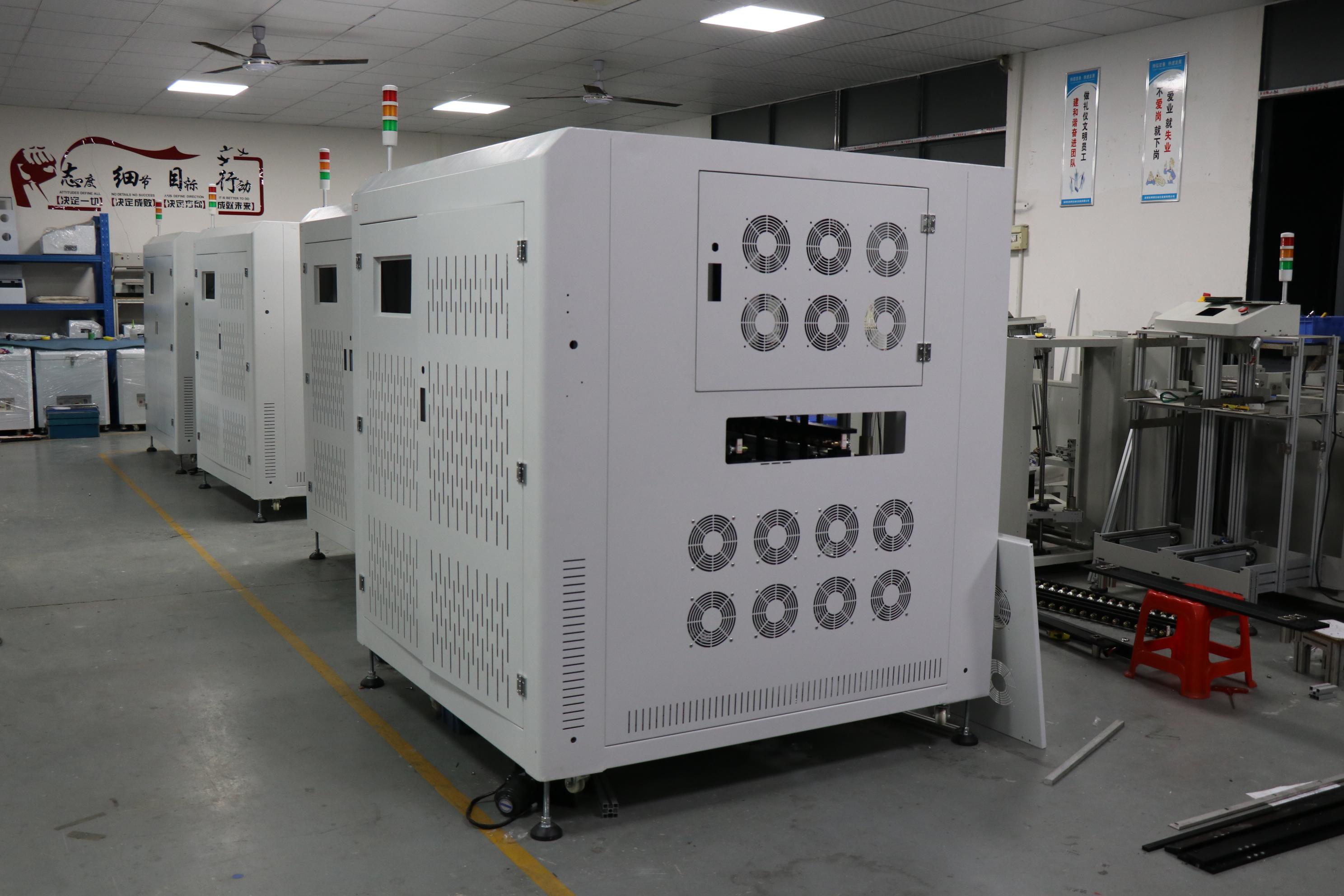

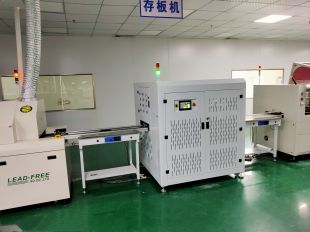

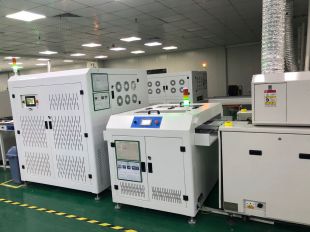

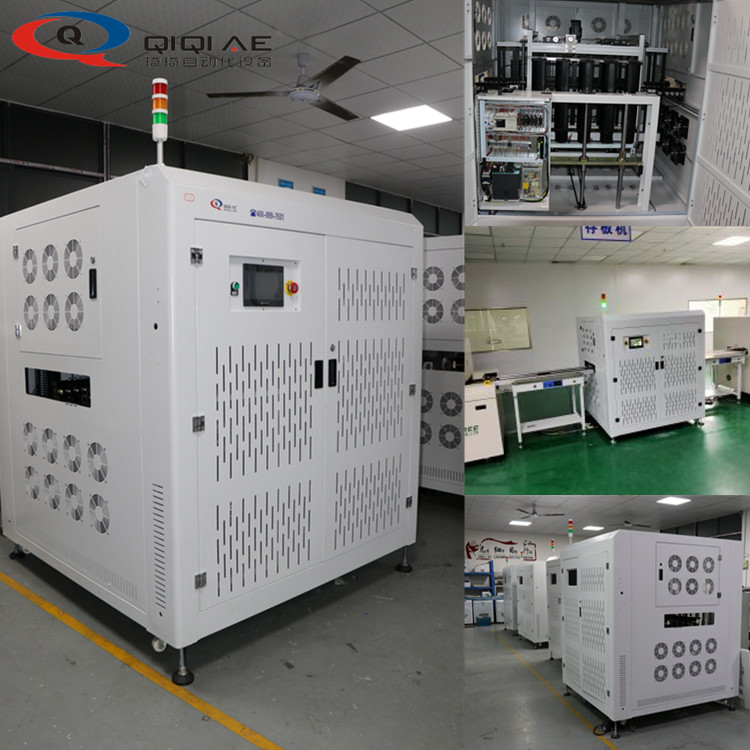

LED炉后冷却缓存机

炉后冷却缓存机 型号：QQHC-680-HE

冷却方式：采用自然风冷；四周配方形风扇，升降区内配有7台横流风机；冷却时间可调节；可确保出板温度低至400C；

外型尺寸：(L)1500*(W)1500*(H)1750mm

缓存数量：20片（原器件高度超高时，可设二层或三层为一步距）；

外型结构:全钣金外架，内部升降为铝型材筐架+铝板机加工件拼装,封板喷涂处理,颜色为电脑白；

过板尺寸：（L*W）50*50~（L* W）1200*350mm * 厚度小于5mm（载板长度方向为本机的长度方向)

产品重量:≤5KG/个；

电源:220V/AC/50-60HZ,压缩空气：5~6Kg/cm²

固定边：前固定，传送方向：左至右或右至左（选配定制）；

传送高度：900±20mm；

适应PCB或治具边缘承托元件到边距：5MM；

升降步距选择：1-3层（25 mm步距）；

传输带：采用独立滚轮式结构；链条传动；

主要功能：先进先出，后进先出及PASS直通功能。存板后到出板层位待机。

升降为滚珠丝杆；电机为步进电机；

运输采用高精密步进电机运输。

升降动力：带刹车雷赛步进电机；

宽窄调节：4条滚珠丝杆手摇调节；

设备节拍： 进板→缓存区→缓存出板；总计22秒之内（一个节拍），传输速度：1-15米/分钟；

环境温度：≦400C，工作台承受温度≦1000C；

PLC：采用原装进口三菱PLC+7寸威伦人机触摸屏操作界面，操作和设定参数十分方便。

位置检测：采用欧姆龙光电传感器；

电器制作全部符合国家电气规范；控制与动力:光电感应器感应，带刹车步进马达升降，可编程控制器(PLC)触摸屏控制,,有故障显示功能，维修方便。丝杆调节；标准(SMEMA)联机信号，可与其它设备在线连接。

规格齐全，可根据客户要求定做！
