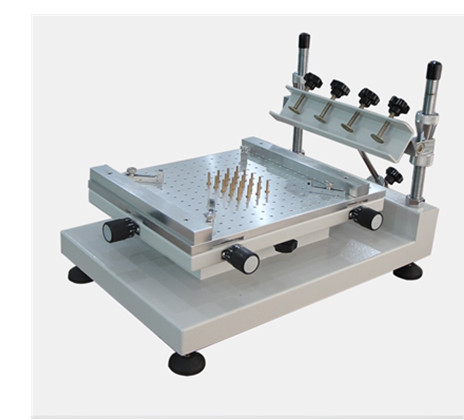

产品特点：
1. 组合式万用工作台，蜂窝定位板可依PCB大小设定支撑顶针位置；
2. 定位工作台面可X轴、Y轴、Z角度精密微调，方便快速精确对正；
3. 单、双面PCB均可印刷；
4. 可选择与印刷机相同的平台，单双面板定位方便灵活性极高，确保印刷精度。
5. 印刷网板可旋转45度，且重复精度极高，可与机器媲美。
6. 校版方式采用钢网移动，并结合印刷平台的X、Y轴微调校正，方便快捷。
7. 机架采用加厚方通制作，选材上等，结实牢固，经久耐用。
8. 钢网支架采用螺旋丝杆上下可调高度，方便控制PCB厚度。
9. 可根据客户不同大小的PCB制订各种尺寸的机型。
技术参数:
型 号 | QQYST-3040 | QQYST-3060 | QQYST-30120 | ||
外形尺寸(L*W*H) | 560*390*350 mm | 740*370*350 mm | 1340×370×350 mm | ||
平台大小 | 300*400 mm | 300*600 mm | 300×1300 mm | ||
PCB大小 | 250*400 mm | 250*550 mm | 250×1250 mm | ||
适用模板尺寸 | 370*470 mm | 420*680 mm | 420×1450 mm | ||
印刷速度 | 人工控制 | ||||
PCB厚度 | 0~100mm | ||||
PCB微调范围 | Front/Side +10mm | ||||
印刷平台高度 | 180mm | ||||
重复精度 | ±0.01mm | ||||
PCB定位方式 | 外形Outside/基准孔 | ||||
重量 | Approx.40Kg | Approx.55Kg | Approx.70Kg | ||
