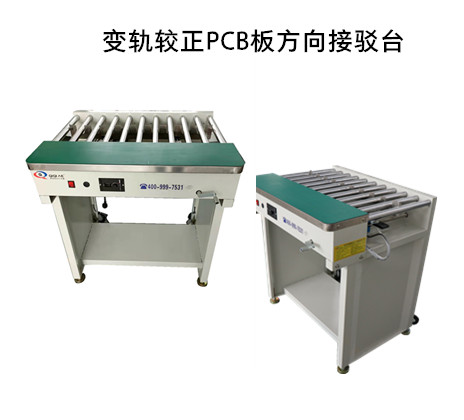

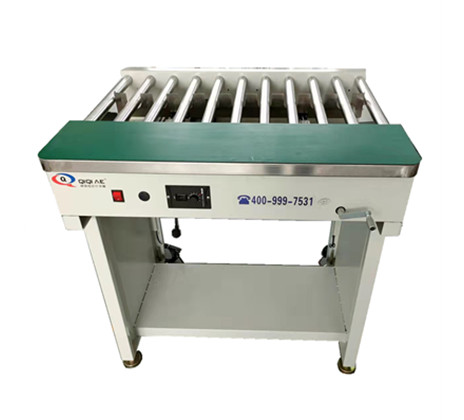

炉后可对接无轨道网带线皮带线自动校正接驳台_深圳市琦琦自动化设备有限公司

功能特点：

1. 精密型SUS304 M形丝杆，手摇调宽系统。保证两条输送轨道平行顺畅运行。

2. 圆形进口皮带及专利轨道，解决PCB板在输送过程卡槽难题，提高PCB板输送稳定性。

3.标准配置行业标准信号：SMEMA，可与其他设备进行在线联机实现自动化。

4.机架采用加厚方通或铝型材料制作，选料上等，及时牢固，经久耐用。

5. 适用于SMT或Al生产线之间，便于前后段设备的链接。

6.底部加重使机器不容易被移动，接驳台顺畅更有保障。

7.带照明装置的机型，配有放置作业指导书框架，自带防静电的检测或手置件及简单维修工作平台。

8.带冷却系统大限度降低了从炉子出来的PCB板及元件的温度，解决了PCB板过热导致的工艺制程问题。

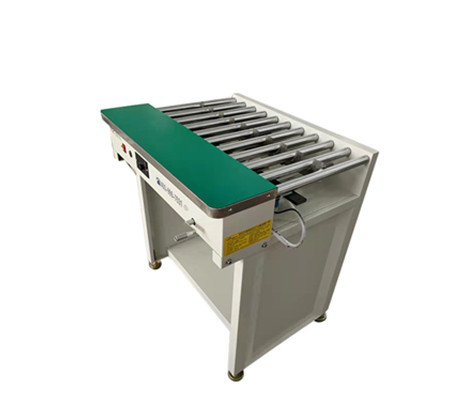

炉后可对接无轨道网带线皮带线自动校正接驳台(图1)

型号	QQCR-350	QQCR-350D
外形尺寸(LWH)	轨道长500640910mm	轨道长500780910mm
重量	Approx.55kg	Approx.80kg
PCB宽度	50～350mm
PCB运输高度	900±20mm
PCB传输方向	L→R或R→L
传送速度	0～10000mm/min
运输电机	1P AC220V 50/60Hz 15W
电源	1P AC220V 50/60Hz
轨道长度	0.5、0.6、0.8、1.0、1.2、1.5、1.8、2.0m（或根据要求制作）
控制方式	PLC
照明	选配
工艺卡架	选配
操作面工作台板	防静电胶皮
通讯接口	SMEMA Signal plug for up & down line
