加热温区数量

上面4个小循环加热区,下面4个红外加热区。

加热方式

热风发热

加热区长度

1400MM

传送网带宽度

400MM

导轨调节宽度

50-300 MM

传输方向

L—R  (R—L) 可选

传送方式

网带+导轨

运输带高度

900±20 MM

PCB运输速度

0～1.8m/min

温度控制精度

±1-2℃（静态）

温度控制范围

室温～300℃可设置

适用焊料类型

无铅焊料/有铅焊料

控温方式

PID+SSR

电源

3Φ、380V、50HZ

启动功率

20KW

工作功率

6.5KW

Approx.20min

Approx.20min

整机规格

L2600*615*1300MM

整机重量

300kg

机体颜色

整机电脑采用电脑白或电脑灰，两端为土灰色或天蓝色，可选。

外壳部分

机体结构

整机采用最新流线型外壳设计，采用2MM厚钢板折弯制作外壳，机体底部有6个万向轮，另有6个脚杯定位（可调节机体水平及高度）；

前、后门结构

均为全封闭式磁铁手扣,可拆卸式结构，保证最大的作业及维护空间

内胆结构

双层机壁，内部填充美国西斯尔岩棉，增强保温效果。

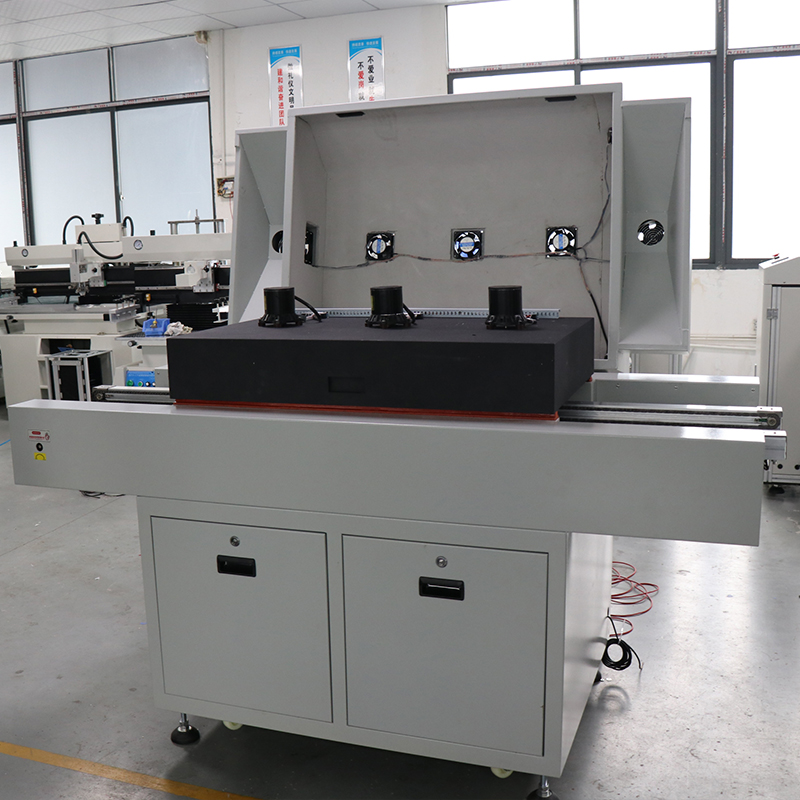

顶盖开启方式

气弹簧支撑，前部打开，方便维护。

表面处理

防静电喷涂高温烤箱烘烤，美观坚固耐用。

加热部分

加热区数量

上面4个温区下面4个温区独立温控，可分温区单独开启。可分区加热,以减小起动功率。

相邻温区可拉温差

100℃，可以对应最高标准的无铅工艺。

升温时间

从常温到温度平衡的开始时间：约20min

升温顺序

从中间到两边逐个升温，节约电能或时间1／3. 相比从头到尾逐个升温，因两头有抽风口，热量损失大

温度调整范围

0～300℃

★温度爬升能力

3℃/S

★风道结构

上风道采用热风小循环加热方式，下风道采用红外加热方式。

温区独立关闭功能

各温区单独进行PID控制，用户可对温区选择性加热，有利于形成PCB板上下温差

热风马达

台湾三越优质耐高温马达，结构散热性好，直联方式联接叶轮，转速马达2800RPM，可提供充足的热风流量

加热元件

发热丝采用台湾台展品牌，发热丝完全裸在空气中和风道内气流充分接触，产生最佳的热交换减少热惯性冲击。

单区加热区功率

均为2千瓦

传输部分

C/V速度设定最小单位/范围

0～1800mm/min

运输马达

台湾TCG变频调速马达，运输平稳，经久易用

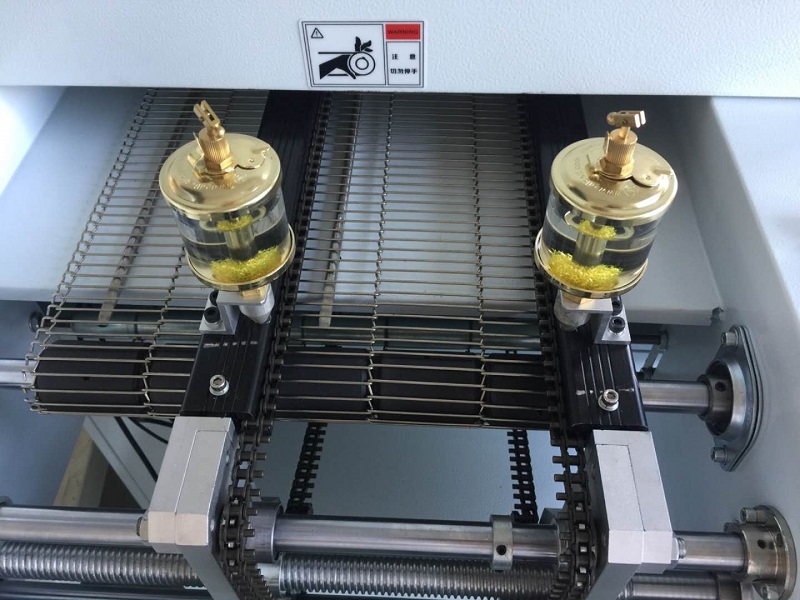

网带张紧装置

采用卡座式滚筒及链轮张紧方式

网带配置

350MM宽316#SUS，耐高温、抗腐蚀、抗变形。

控制及电器部分

控制方式

仪表+继电器

报警自动提示

①三色灯视觉提示②蜂鸣器听觉提示③界面红色闪烁提示

冷却系统

制冷方式

采用环球风扇强制风冷，出口冷气温度可达50℃以下，可明显改善无铅焊料共晶生成时产生的空泡及焊盘剥离问题。

安全保护

上炉体开启方式

气缸开启，方便快速，采用自锁式电磁阀，增加不锈钢支撑杆，安全可靠。

机械部件及保温材料

外壳结构

采用2.0冷板数控自加工折制而成

表面喷涂

自主加工采用防静电喷涂，200℃高温固化

不锈钢网带

进口316不锈钢材质，持久抗变形

传动及机加部件

自主研发制作采用国内先进的技术工艺

滑动脚轮、脚杯

采用台湾德胜M16可调节镀锌脚杯，调整机体的高度及平衡，脚轮用于机体移动

不锈钢内胆

采用数控自加工耐高温使用寿命长不变形，

专用保温岩棉

美国西斯尔多层式保温省电，高密度120KG/立方米

发热部件

采用国际先进技术，瑞典进口镍铬发热丝，台湾台展高温陶瓷绝缘体

关键配件的型号与品牌

温控表

日本RCK

运输马达、牙箱

台湾TCG 90W 牙箱1：150K

热风马达

台湾三越

链条

35B进口碳钢链条

气缸接头等

台湾亚德克

调节阀、电磁阀

台湾亚德克

中间继电器

日本OMRON

变频器

台湾台达

发热丝

台湾台展，进口镍铬丝

光电开关

OMRON

固态继电器

瑞士佳乐

空气开关/总开关/

正泰

交流接触器

正泰

热电偶

绝缘K型 台湾泛达

按钮开关

施耐德

随机附件

工具箱/易损件/说明书/电路图/送货清单
