微循环自动上板机_深圳市琦琦自动化设备有限公司

描述：用于SMT生产线源头，并适应于其它类似PCB板或FPC软板装治具的产品，机器前端自动化上板

功能特点：

1. 结实的机构设计，占地小，性能稳定，节省人力。

2. PLC控制系统，人机控制界面，操作更简单。

3. 自动循环系统、先进先出原则、随用随加无间断加板，提高效率。

4. 平衡稳固的循环侧板宽度可调。

5. 方向可选左至右或右至左。

6. 整机实时故障监视报警功能。

7. 兼容的SMEMA接口，适用任何贴装及点胶设备上料功能。

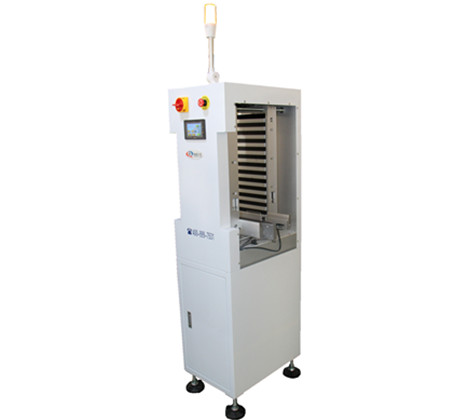

微循环自动上板机(图1)

技术参数：

型号	QQMLD-280	QQMLD-460
外型尺寸（LWH）	5006001600±30mm	7007001600±30mm
PCB尺寸（L*W）	5050~450280mm	5050~600460
重量	75kg	85kg
双面板零件高度	0.1~20mm
功率	90W
传输高度	900±20mm
PCB厚度	MIN:0.6mm
轨道宽度调节	自动/手动
PCB运输方向	左→右或右→左（选配）
料架升降步距	10，20，30，40mm或用户指定
重复精度	0.05mm
电路板容量	48pcs（或用户指定）48 pcs (or user specified)
电源及负荷	1P AC110/220V
上板时间	Approx.6s
