自动除静电除尘清洁机

PCB面板清洁机为毛刷滚轮单面型清洁机,应用于上板和印刷机

之间,适合AI和SMT清洁需求,能达到高标准的清洁需求;

模组化抽屉式设计,可根据不同工作物需要随时进行毛刷清洁

或滚轮毛刷同步清洁切换,灵活性大;

便于使用的触摸屏功能控制界面;

高速螺旋毛刷保证工作物的清洁度,可节省滚轮清洁用粘纸卷耗用;

采用优质清洁滚轮提供最好的清洁效果与使用寿命;

专利耦合传动结构,便于机器运行,增加部件使用寿命;

滚轮及支撑组抽屉设计方便操作保养;

采用底部支撑PCB平面接触,更利于清洁效果;

三色警示装置,提供不同的警示讯息;

PLC控制系统;

兼容SMEMA接口。

规格参数Specification


项目详情

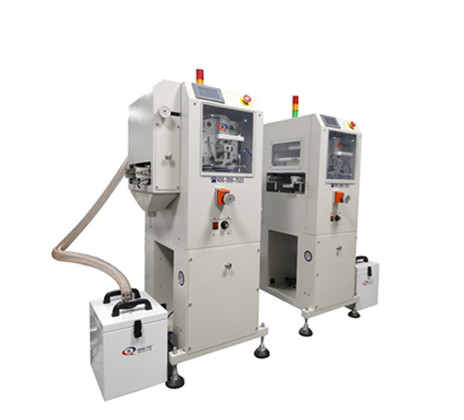

自动除静电除尘清洁机(图1)

产品型号 Model No

QQCJ-250

350

外型尺寸(L*W*H)Dimensions

L500*W680*H1260(mm)

L550*W950*H1260(mm)

电路板尺寸PCB Size(L*W)~(L*W)

50*50)-(350*250)(mm)

50*50)-(500*350)(mm)

重量 Weight

85KG

120KG

电路板厚度PCB thickness

0.4~5(mm)

电源及负荷Power supply

100-230v交流(用户指定)单相,最大300伏 100-230VAC(customized)1ph ,max300VA

气压及气流量 Airpressure & consumption

4-6 bar 最多30升/分钟

4-6 bar max 30Lmin

清洁滚轮 Cleaning sticky roller

*2支 Upper *2

除尘纸卷 Sticky dust paper

上*1卷Upper*1 roll

除静电装置Anti-static device

出入口各装置1套A set of inlet device and a set of outlet device.





单面清洁支撑 Single side cleaning support

1组支撑组架 One set of supporting frame


毛刷组 Brush

防静电高精密毛刷 Anti static、high density brush





风刀除尘 Dust collection group

集尘箱 Volume collect box


除静电装置 Anti -static device

出入口各装置1套 A set of inlet device and a set of outlet device.


传送高度 Transport height

900±20(mm)(或用户指定) 900±20(mm)(or customized )


PCB运输方向 Transpport Direction

→右或右→左(选配) Left to rig/right toleft (optional)


速度Speed

0-9m
